Представьте себе заводский цех. Станки гудят, конвейеры движутся, а с линии только что сошел новый корпус для промышленного насоса. На вид он идеален. Но внутри есть микротрещина, которую не видно глазу. Через три месяца эксплуатации этот насос взорвется на объекте клиента. Кто виноват? Инженер-конструктор? Оператор станка? Или тот самый контроль качества, который пропустил брак?
Вопрос «в чем заключается контроль качества» звучит просто, но за ним скрывается огромная система процессов. В машиностроении цена ошибки измеряется не только деньгами, но и репутацией, а иногда и человеческими жизнями. Контроль качества - это не просто проверка готового изделия. Это барьер, который отделяет работающий продукт от потенциальной катастрофы.
Суть контроля качества: больше, чем просто приемка
Многие ошибочно полагают, что контроль качества (КК) - это финальный этап, где инспектор с линейкой осматривает деталь перед упаковкой. Это устаревший взгляд. Современный КК начинается задолго до того, как металл попадет под резец фрезы.
Если говорить простым языком, то суть контроля качества заключается в подтверждении соответствия изделия установленным требованиям. Эти требования прописаны в технической документации: чертежах, спецификациях и стандартах. Задача системы КК - убедиться, что каждый параметр детали находится в заданных пределах допуска.
Важно различать два понятия, которые часто путают:
- Контроль качества (Quality Control, QC) - это оперативные действия по обнаружению брака. Он реактивен: мы проверяем, чтобы найти дефекты.
- Обеспечение качества (Quality Assurance, QA) - это системные процессы, направленные на предотвращение брака. Он проактивен: мы настраиваем процесс так, чтобы брак не возник.
В машиностроении эти два процесса работают в связке. Без обеспечения качества контроль превращается в бесконечную сортировку мусора. А без контроля качество остается лишь красивой теорией.
Этапы контроля: от сырья до упаковки
Процесс контроля качества в производстве разбивается на несколько ключевых этапов. Пропуск любого из них создает «слепое пятно», через которое может просочиться брак.
- Входной контроль. Проверка материалов и комплектующих сразу после их поступления на склад. Если вы используете сталь с неправильным химическим составом или подшипники с износом, никакая дальнейшая обработка не спасет изделие. Здесь проверяются сертификаты поставщиков, маркировка и выборочные физические образцы.
- Операционный контроль. Проверка во время изготовления. Например, оператор измерительных приборов (ОИП) замеряет диаметр вала сразу после первой операции точения, прежде чем деталь пойдет на шлифовку. Это позволяет отбраковать материал на ранней стадии, экономя время и ресурсы.
- Приемо-сдаточный контроль. Финальная проверка готового изделия. Именно здесь принимается решение о том, можно ли передать продукт заказчику. Проверяются все геометрические размеры, шероховатость поверхности, функциональные характеристики.
Такой многоуровневый подход гарантирует, что дефект будет выявлен там, где его исправление стоит дешевле всего. Исправить ошибку на этапе входного контроля обходится в разы дешевле, чем переделывать собранное оборудование.
Методы и инструменты проверки
Как именно инженеры проверяют детали? Инструментарий зависит от типа дефекта и требуемой точности. В современном машиностроении используются как традиционные механические методы, так и высокотехнологичные цифровые решения.
| Метод | Что проверяет | Инструменты | Применение |
|---|---|---|---|
| Визуальный контроль | Наружные дефекты, царапины, коррозия | Лупы, эндоскопы, камеры высокого разрешения | Все типы поверхностей |
| Измерительный контроль | Геометрические размеры, формы | Штангенциркули, микрометры, координатно-измерительные машины (КИМ) | Детали с жесткими допусками |
| Дефектоскопия | Внутренние трещины, поры, включения | Ультразвуковые, рентгеновские, магнитные приборы | Критически важные узлы (валы, сварные швы) |
| Функциональные испытания | Работоспособность под нагрузкой | Стенды, динамометры, термопары | Готовые агрегаты и механизмы |

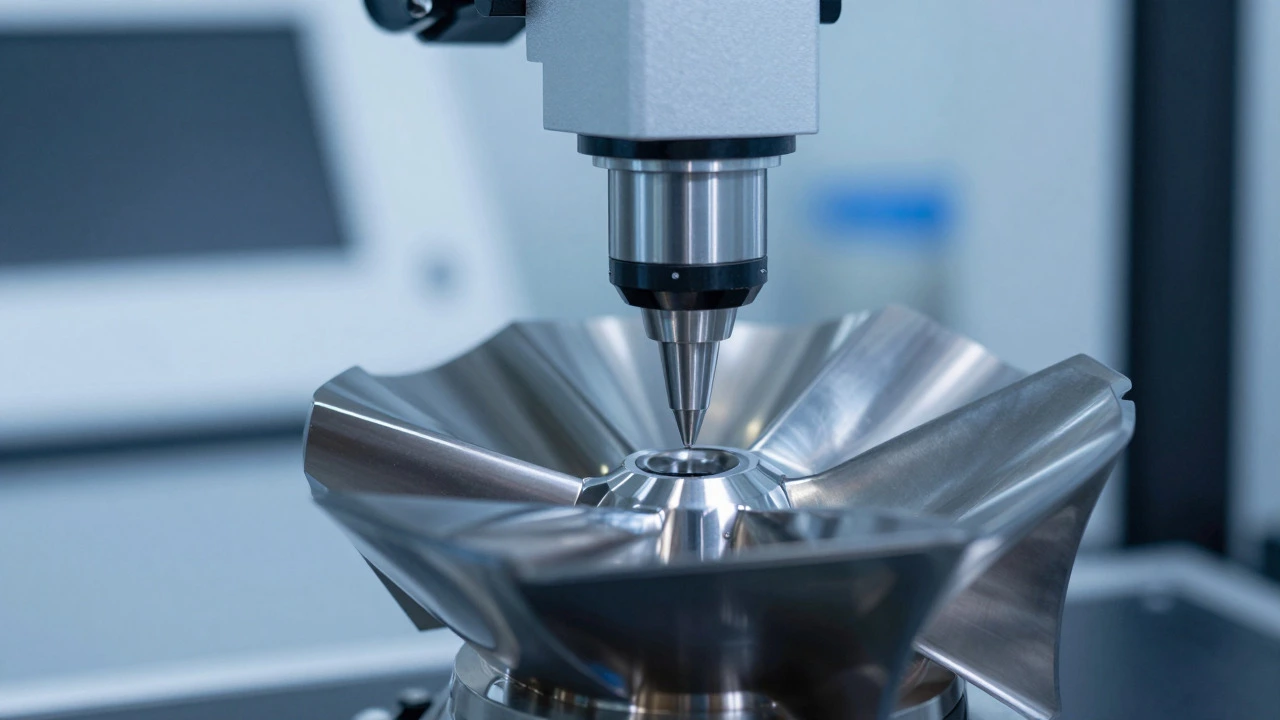

Особое место занимает Координатно-измерительная машина (КИМ) (Coordinate Measuring Machine, CMM). Это роботизированный комплекс, который сканирует деталь и сравнивает ее геометрию с 3D-моделью. Точность таких машин достигает микронных значений. Они незаменимы при контроле сложных криволинейных поверхностей, например, лопаток турбин или кузовных панелей автомобилей.
Дефектоскопия же позволяет заглянуть внутрь материала. Ультразвуковой контроль, например, используется для проверки сварных швов в трубопроводах или несущих конструкций мостов. Волна отражается от внутренней трещины, и прибор показывает ее местоположение и размер. Это единственный способ гарантировать целостность скрытых соединений.
Роль стандартов: ГОСТ и ISO
Без единых правил контроль качества превратился бы в хаос. Каждый инженер мог бы использовать свои критерии «хорошо» и «плохо». Поэтому в основе системы лежат стандарты.
В России основным документом является серия ГОСТ Р ИСО 9001 (GOST R ISO 9001). Этот стандарт описывает требования к системе менеджмента качества. Он не говорит вам, как именно точить вал, но требует, чтобы у вас была документированная процедура, которая гарантирует повторяемость результата.
Для конкретных технических параметров используются отраслевые ГОСТы. Например, ГОСТ 2.307-2011 регламентирует обозначение шероховатости поверхностей на чертежах. Если на чертеже указано значение Ra 0.8, значит, шероховатость должна быть не более 0.8 микрометра. Отклонение от этого значения считается браком.
Международные стандарты ISO 9001 и IATF 16949 (для автопрома) требуют статистического подхода. Компании должны собирать данные о браке, анализировать их и предсказывать тенденции. Это переход от реакции на проблемы к их предупреждению.
Человеческий фактор и автоматизация
Даже самая совершенная техника не заменит внимательность человека. Оператор измерительных приборов должен понимать физику процесса. Если КИМ показывает отклонение, специалист должен решить: это реальная ошибка изготовления или погрешность измерения? Может быть, деталь нагревалась и расширилась?
Тем не менее, тренд последних лет - максимальная автоматизация рутинных проверок. Системы машинного зрения способны контролировать каждую деталь на конвейере, работая быстрее и точнее человеческого глаза. Они фиксируют малейшие изменения цвета, формы или наличия меток.
Автоматизация снимает с человека задачу монотонного осмотра, позволяя сосредоточиться на анализе сложных случаев и улучшении технологических процессов. Это повышает общую надежность системы контроля.
Почему контроль качества важен для бизнеса
Многие руководители воспринимают отдел контроля качества как центр затрат. «Зачем нам платить инспекторам, если они просто замедляют выпуск?» - спрашивают они. Но эта точка зрения ошибочна.
Стоимость устранения дефекта растет экспоненциально по мере продвижения изделия по цепочке создания стоимости. Исправить ошибку на чертеже стоит копейки. Переделать деталь после обработки - дороже. Вернуть партию товара от клиента - еще дороже. А судебный иск из-за поломки оборудования может обанкротить компанию.
Эффективный контроль качества снижает себестоимость продукции за счет уменьшения процента брака и повторных работ. Он также укрепляет бренд. Клиенты готовы платить больше за продукцию, в надежности которой уверены. В машиностроении, где цикл сделки долгий, репутация - главный актив.
В чем главная разница между контролем качества и управлением качеством?
Контроль качества (QC) фокусируется на продукте: находит дефекты в готовых деталях. Управление качеством (QA) фокусируется на процессе: предотвращает появление дефектов путем настройки технологий и обучения персонала. QC - это фильтр, QA - это профилактика.
Какие документы необходимы для организации контроля качества на заводе?
Базовым документом является Руководство по качеству. Также нужны процедуры проведения входного, операционного и выходного контроля, карты контроля, журналы регистрации измерений и протоколы испытаний. Все это должно соответствовать требованиям выбранной системы стандартов (например, ГОСТ Р ИСО 9001).
Что такое дефектоскопия и когда она применяется?
Дефектоскопия - это метод неразрушающего контроля, позволяющий обнаруживать внутренние дефекты (трещины, поры, расслоения) без повреждения изделия. Применяется для критически важных деталей: сварных швов, валов, рельсов, авиационных компонентов.
Как автоматизация влияет на роль контролера качества?
Автоматизация берет на себя рутинные измерения и визуальный осмотр. Роль специалиста смещается в сторону анализа данных, настройки измерительного оборудования и принятия решений по спорным случаям. Требуется更高的 квалификация в области метрологии и работы с ПО.
Почему входной контроль материалов так важен?
Использование некачественного сырья делает невозможным производство годного изделия, независимо от точности станков. Входной контроль отсеивает брак на самой ранней стадии, экономя ресурсы предприятия на последующих этапах обработки и сборки.
