Вы когда-нибудь задумывались, почему один инженер рисует в компьютере форму детали, а другой - сразу начинает считать нагрузки, материалы и допуски? Оба работают с 3D-моделями, но делают это по-разному. Это не просто разница в инструментах - это разница в цели. Моделирование и проектирование - это не синонимы. И если вы их путаете, то рискуете создать красивую, но неработающую деталь.
Моделирование - это создание формы
Моделирование - это когда вы делаете точную цифровую копию объекта. Вы берете чертеж, фотографию или даже физическую деталь и воссоздаете её в трёх измерениях. Это как лепить из пластилина, только на экране. Вы задаёте длину, ширину, радиусы, углы - всё, что нужно, чтобы модель выглядела как оригинал.
Например, вы моделируете шестерню. Вы рисуете зубья, цилиндрическое тело, отверстие под вал. Вы можете даже добавить текстуру металла, чтобы она выглядела реалистично. Но вы не спрашиваете: «Сколько оборотов она выдержит?», «Какой материал лучше?», «Не будет ли она трескаться при температуре 200 градусов?». Эти вопросы - уже не про моделирование. Это про проектирование.
Моделирование не требует знаний о физике. Вам не нужно понимать, как работает напряжение в материале. Вам нужно уметь пользоваться инструментами: выдавливать, вращать, сопрягать. Программы вроде Blender, SketchUp, или даже простые модули в AutoCAD - это инструменты моделирования. Здесь главное - внешний вид и геометрия.
Проектирование - это создание работы
Проектирование - это когда вы берёте форму и делаете из неё рабочий узел. Это процесс, в котором каждая линия, каждый радиус, каждый допуск - это решение, основанное на расчётах, стандартах и опыте.
Вы проектируете ту же шестерню, но теперь вы задаёте модуль зубьев по ГОСТ 9563, рассчитываете контактные напряжения по формуле Герца, выбираете сталь 40Х с закалкой до HRC 58, проверяете, чтобы ширина венца не превышала допустимую по жёсткости вала, и добавляете фаски для снятия острых кромок. Вы не просто рисуете - вы решаете, как деталь будет вести себя под нагрузкой, при износе, при температурных колебаниях.

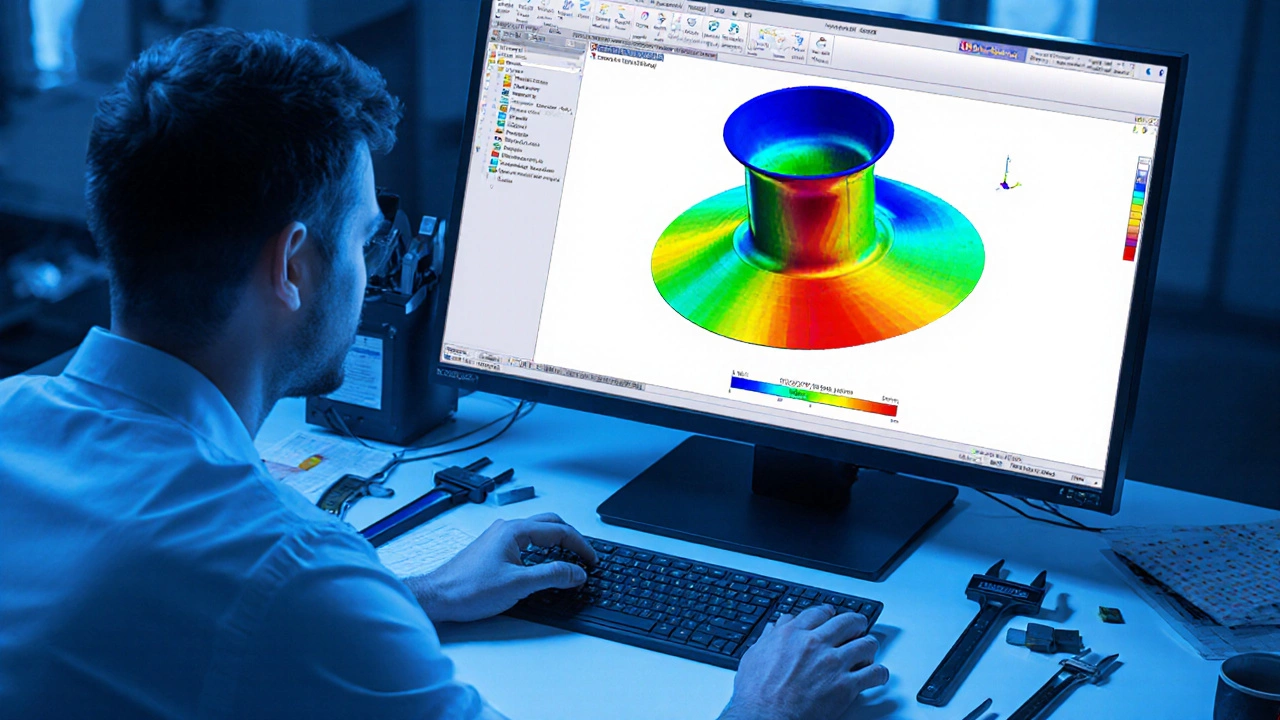

Проектирование требует знаний: сопромата, материаловедения, теории механизмов, стандартов ГОСТ и ISO. Вы используете программы вроде SolidWorks, CATIA, NX - но не для рисования, а для анализа. Там есть модули для FEA (конечных элементов), для динамического моделирования, для проверки сборки. Вы не просто смотрите на модель - вы запускаете симуляции. И если модель треснет при 1000 Нм - вы меняете толщину стенки, а не форму зуба.
Когда моделирование - это всё, что нужно
Не всегда нужно проектировать. Иногда достаточно просто показать, как что выглядит.
Представьте, что вы делаете презентацию для клиента. Ему нужно увидеть, как будет выглядеть новый корпус насоса. Он не разбирается в механике - ему важно, чтобы форма была эргономичной, чтобы не было острых углов, чтобы цвет и текстура соответствовали бренду. Здесь вы моделируете. Вы не считаете давление в трубопроводе - вы просто делаете красивую картинку.
То же самое в рекламе, в анимации, в виртуальных турах по заводу. Здесь моделирование - это инструмент визуализации. Оно не требует точности до микрона. Главное - чтобы глазу было приятно. Допуски? Не нужны. Нагрузки? Не важны. Материал? Условный - «металл» или «пластик».
Когда проектирование - это единственный путь
А теперь представьте, что вы создаёте деталь для турбины газовой установки. Она вращается со скоростью 15 000 об/мин. Температура - 800 градусов. Если вы ошибётесь на 0,1 мм в толщине стенки - деталь разрушится. И не просто разрушится - она взорвётся, и это может стоить жизни.
Здесь моделирование - это только первый шаг. Без проектирования вы не пройдёте даже первую проверку качества. Вам нужно: расчёт на усталость, термическое расширение, анализ вибраций, подбор сплава, проверка сварных швов, документация по ГОСТ 14249. Каждый параметр должен быть обоснован. Вы не выбираете форму «как красивее» - вы выбираете форму «как надёжнее».
В промышленности проектирование - это документ. Это чертёж с допусками, это спецификация материалов, это отчёт о расчётах, это сертификаты. Без этого деталь не пройдёт входной контроль. Даже если она выглядит идеально - если нет расчётов, её не поставят на сборку.
Таблица: ключевые различия
| Критерий | Моделирование | Проектирование |
|---|---|---|
| Цель | Визуальное воспроизведение формы | Создание функциональной, надёжной детали |
| Основной инструмент | Blender, SketchUp, простые CAD-модули | SolidWorks, CATIA, NX с модулями анализа |
| Точность | Достаточно визуальной точности | До микрона, с допусками и отклонениями |
| Знания, нужны ли | Навыки работы с программой | Сопромат, материаловедение, ГОСТ, расчёты |
| Результат | 3D-модель | Чертёж + спецификация + отчёт о расчётах |
| Когда используется | Презентации, визуализация, дизайн | Производство, сертификация, сборка |
Почему это важно для производства
В реальном производстве ошибки в этой области стоят дорого. Я видел, как завод закупил 500 деталей, сделанных по «красивой» 3D-модели. Внешне - идеально. Но внутри - не было расчётов на усталость. Через три месяца все детали треснули по швам. Причина? Моделирование приняли за проектирование.
То же самое - с импортозамещением. Многие российские предприятия пытаются копировать западные узлы, просто перерисовывая их в CAD. Но они не учитывают: иностранные стандарты, материалы, технологии термообработки. И в итоге - «копия» не выдерживает нагрузки, потому что проектирование не было выполнено. Только моделирование - это как скопировать рецепт, но не знать, как работает печь.
Как не попасть в ловушку
Есть простое правило: если вы не можете ответить на вопрос «А что будет, если…?» - вы не проектируете, вы моделируете.
Если вы делаете деталь для производства - начинайте с требований: нагрузка, температура, ресурс, среда, допуск. Только после этого - переходите к моделированию. Модель - это результат проектирования, а не его начало.
Если вы работаете в команде - чётко разделяйте роли. Моделировщик - тот, кто делает форму. Проектировщик - тот, кто проверяет, как она будет работать. Они должны работать вместе, но не заменять друг друга.
И самое главное: не покупайте «крутой» CAD-пакет и не думаете, что он сделает вас инженером. Инструмент не заменяет знание. Вы можете рисовать идеальную шестерню в 3D - но если не знаете, как она ломается, вы просто создаёте красивый мусор.
Что дальше?
Если вы только начинаете - учитесь проектировать, а не рисовать. Изучите ГОСТы, основы сопромата, принципы выбора материалов. Практикуйтесь на реальных задачах: «Как сделать валик, который прослужит 10 лет при постоянной вибрации?» - вот такой вопрос вас научит. Моделирование придет само, как инструмент. А проектирование - это то, что делает вас инженером.
Можно ли использовать моделирование вместо проектирования для производства?
Нет. Моделирование создаёт только визуальную копию. Производство требует точных расчётов: допусков, прочности, усталостной долговечности. Без них деталь не пройдёт контроль и может выйти из строя в работе. Даже самая красивая модель - это просто картинка, если не подкреплена проектированием.
Какие программы лучше для проектирования в машиностроении?
SolidWorks, CATIA, Siemens NX и PTC Creo - это стандарты в промышленности. Они не просто рисуют, а позволяют проводить FEA-анализ, динамическое моделирование, проверку сборки и генерировать техническую документацию. Простые CAD-системы вроде AutoCAD или FreeCAD не дают таких возможностей для инженерных расчётов.
Почему в некоторых компаниях моделирование называют проектированием?
Это ошибочное употребление терминов, часто из-за нехватки квалифицированных инженеров. В маленьких фирмах один человек делает и форму, и расчёты - и называет это «проектированием». Но по сути, если нет расчётов - это только моделирование. Такая путаница приводит к браку, авариям и потерям.
Нужно ли проектировать, если деталь не несёт нагрузку?
Даже если деталь не несёт нагрузки - она должна соответствовать стандартам сборки, зазорам, допускам. Например, корпус для электроники не должен деформироваться при температуре, должен обеспечивать экранирование, иметь крепления с точными размерами. Это тоже проектирование - просто другого типа. Без расчётов и допусков даже «простая» деталь может не собраться.
Как проверить, что модель - это результат проектирования, а не просто моделирования?
Проверьте наличие трёх вещей: 1) чертёж с допусками по ГОСТ, 2) отчёт о расчётах (напряжения, деформации, ресурс), 3) спецификация материалов с маркой и термообработкой. Если чего-то из этого нет - это моделирование, а не проектирование. Проектирование - это всегда документ, а не файл с расширением .SLDPRT.
