Вы когда-нибудь задумывались, как из куска необработанной стали получается деталь сложнейшего станка или двигатель автомобиля? За этим стоит не просто магия цеха, а четко выверенная система технологических процессов в машиностроении. Это фундамент современной промышленности. Без понимания того, какие именно операции применяются на каждом этапе, невозможно ни спроектировать надежное изделие, ни оптимизировать производство.
Многие путают понятия «процесс» и «операция». Давайте сразу разберемся с терминами, чтобы говорить на одном языке. Технологический процесс - это вся совокупность действий, которые превращают заготовку в готовую деталь. А вот технологическая операция - это уже конкретный шаг, выполненный на одном рабочем месте одним работником или группой. Например, токарная обработка вала - это одна операция, но весь путь от заготовки до шлифованного вала - это процесс.
Заготовительные процессы: откуда берется форма
Все начинается с получения заготовки. Здесь нет места импровизации, потому что качество исходного материала определяет судьбу всей детали. Основные виды здесь - это литье, ковка, штамповка и резка проката.
Литье остается королем для создания сложных форм с внутренними полостями. Представьте себе блок цилиндров двигателя: его невозможно выточить из цельного куска металла без огромных потерь материала. Литье позволяет создать нужную геометрию сразу. Однако у этого метода есть свои нюансы: риск появления раковин, пористости и необходимость последующей механической обработки критических поверхностей.
Если же вам нужна высокая прочность и плотность структуры, на помощь приходит ковка. В отличие от литья, где металл плавят, при ковке материал деформируют в твердом состоянии под давлением. Это разрушает крупнозернистую структуру и вытягивает волокна металла вдоль контура детали. Результат? Деталь становится значительно прочнее на разрыв и удар. Кованые шатуны в спортивных моторах служат дольше литых именно поэтому.
Для массового производства мелких деталей часто используют штамповку. Это вид объемной или листовой штамповки, который отличается высокой скоростью и точностью. Один удар пресса - и готовая деталь. Идеально для корпусов бытовой техники, крепежа и автомобильных кузовных элементов.
Механическая обработка: придание точности
После того как мы получили грубую заготовку, наступает черед чистовой работы. Механическая обработка снимает лишний слой металла, чтобы достичь требуемых размеров и шероховатости поверхности. Здесь правит бал токарная обработка. Она используется для деталей вращения: валов, втулок, дисков. Станок крутит заготовку, а резец подается навстречу. Простая физика, дающая идеальные цилиндры.

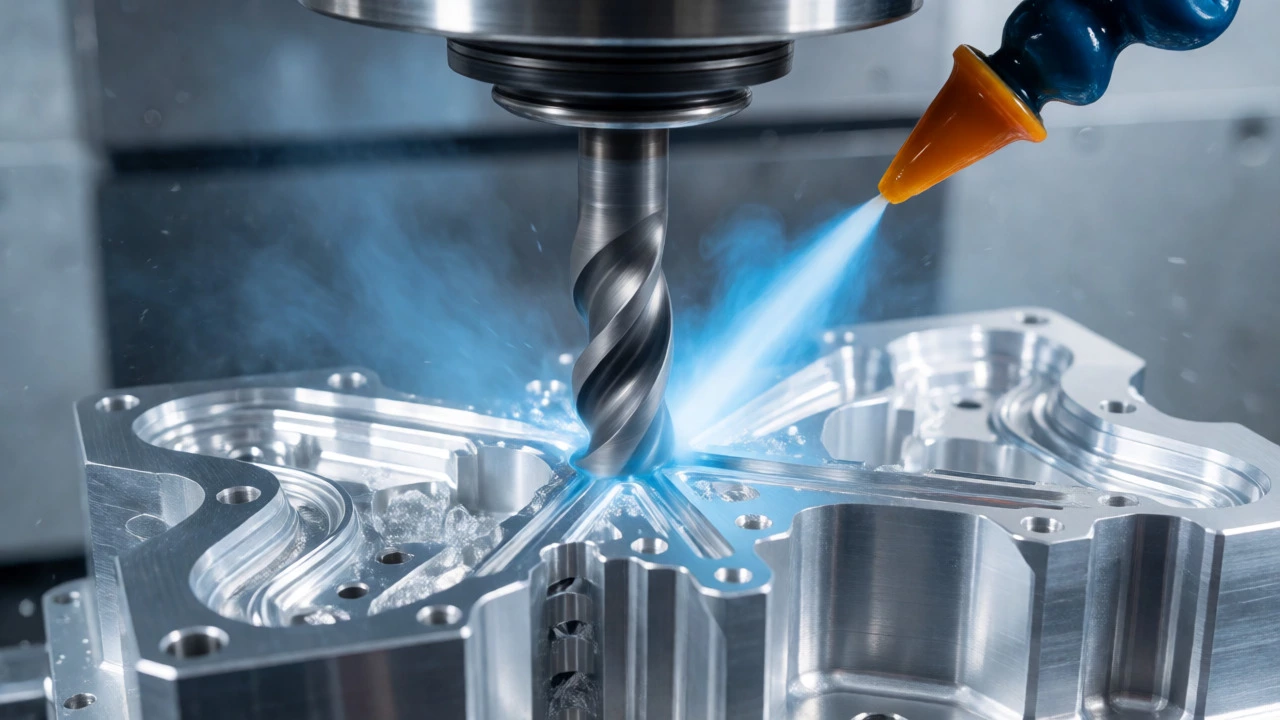

Но не все детали круглые. Для плоских и сложных пространственных поверхностей применяют фрезерование. Фреза сама является режущим инструментом с множеством зубьев, которые поочередно входят в контакт с материалом. Современные пятикоординатные фрезерные центры могут вырезать практически любую форму из алюминиевого блока за один установ. Это стандарт для аэрокосмической отрасли.
Когда требуется сверхвысокая точность (до микрон) и зеркальная гладкость, включаются абразивные методы. Шлифование использует абразивный круг вместо металлического резца. Он не снимает стружку, а истирает металл мелкими частицами. Это единственный способ обработать закаленную сталь твердостью выше 60 HRC, которую обычный резец просто не возьмет.
| Метод | Типичная точность | Применимость | Особенности |
|---|---|---|---|
| Токарная обработка | IT7-IT8 | Детали вращения | Высокая производительность, простота настройки |
| Фрезерование | IT6-IT7 | Плоские и сложные формы | Гибкость, возможность ЧПУ-программирования |
| Шлифование | IT5-IT6 | Закаленные материалы, финиш | Низкая скорость съема, высокая стоимость инструмента |
Соединительные процессы: сборка и неразъемные соединения
Ни одна машина не состоит из одной детали. Их нужно соединить. И тут выбор технологии зависит от требований к прочности, ремонтопригодности и материалам.
Сварка - это метод получения неразъемных соединений путем нагрева и пластического деформирования. Сегодня существует десятки видов сварки: дуговая, газовая, контактная, лазерная. Лазерная сварка, например, позволяет работать с тонкими листами металла с минимальным короблением изделия. Но помните: зона термического влияния меняет структуру металла рядом со швом, что может потребовать дополнительной термообработки.
Альтернатива сварке - пайка. При пайке основной металл не плавится, плавится только присадочный материал (припой). Температура процесса ниже температуры плавления основного металла. Это критически важно для соединения разнородных материалов, например, меди со сталью, или для электронных компонентов, где перегрев недопустим.
Не стоит забывать и о резьбовых соединениях. Хотя они считаются монтажными операциями, их подготовка (нарезание резьбы метчиком или плашкой) - это полноценный технологический процесс. Качество резьбы напрямую влияет на надежность узла. Ошибка в шаге резьбы на 0.1 мм может привести к отказу всего агрегата.
Термохимическая обработка: изменение свойств
Иногда механических свойств металла недостаточно. Нужно сделать поверхность твердой, а сердцевину вязкой. Или повысить коррозионную стойкость. Здесь в игру вступает химия.
Цементация насыщает поверхностный слой низкоуглеродистой стали углеродом при высоких температурах. После закалки поверхность становится очень твердой, устойчивой к износу, а внутренняя часть сохраняет пластичность. Так делают шестерни редукторов.
Другой популярный метод - нитрирование. Насыщение азотом дает еще большую твердость и жаропрочность, чем цементация, и не требует последующей закалки. Детали после нитрирования почти не изменяют размеры, что идеально для прецизионных инструментов.
Новые горизонты: аддитивные технологии

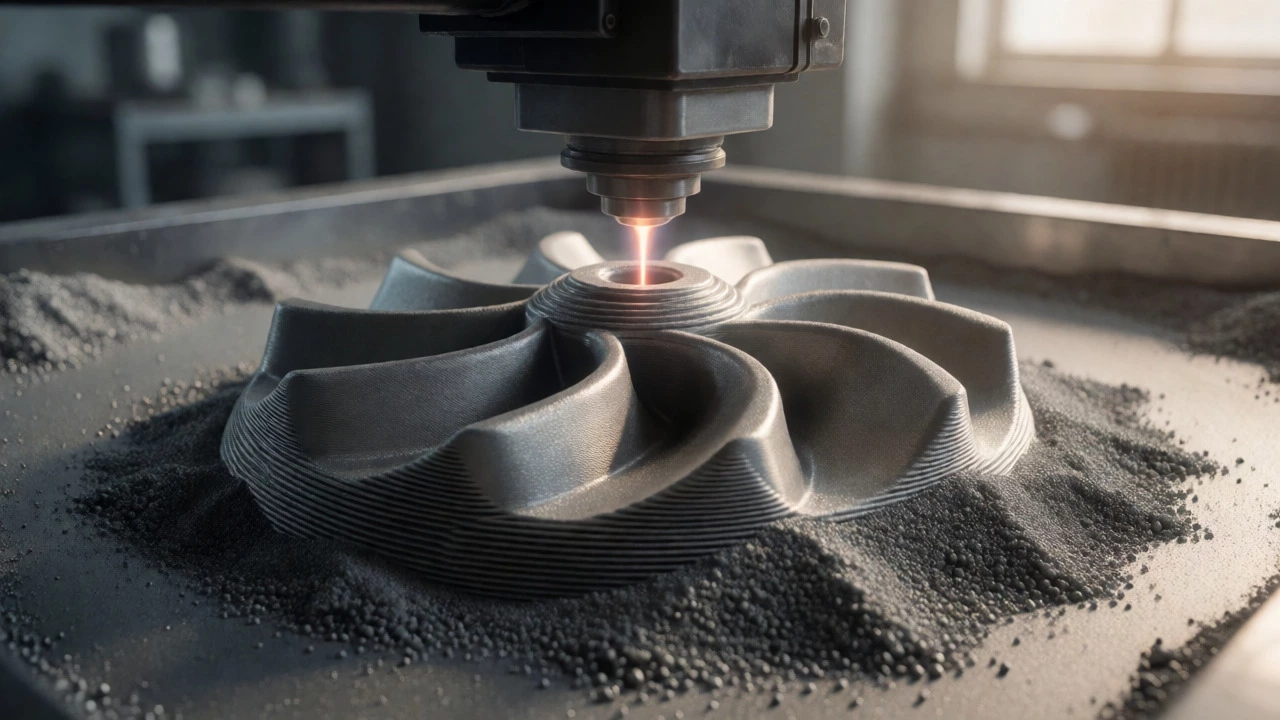

Рынок меняется стремительно. То, что вчера было фантастикой, сегодня - рутина. Аддитивное производство, или 3D-печать металлом, ломает старые правила проектирования. Теперь не нужно думать, как инструмент доберется до внутренней полости. Вы просто печатаете деталь слой за слоем.
Хотя 3D-печать пока не заменяет массовое литье из-за скорости и стоимости, она незаменима для прототипирования, ремонта дорогих узлов и создания деталей с топологической оптимизацией, которые невозможно изготовить традиционными методами. В Владивостоке, например, уже активно внедряют эту технологию для судоремонта, создавая запасные части прямо на месте.
Как выбрать правильный процесс?
Выбор технологии - это всегда компромисс между стоимостью, сроками и качеством. Вот простой алгоритм для инженера:
- Геометрия: Если деталь имеет сложные внутренние каналы - смотрите в сторону литья или 3D-печати.
- Серийность: Штучное производство? Лучше фрезеровка. Тысячи штук? Скорее всего, штамповка или литье под давлением.
- Материал: Хрупкий чугун нельзя ковать, а мягкую медь сложно шлифовать без забивания круга.
- Требования к прочности: Нужна максимальная надежность под нагрузкой? Ковка и последующая механообработка предпочтительнее литья.
Понимание этих нюансов отличает хорошего технолога от дилетанта. Технологии не стоят на месте, появляются новые сплавы, более быстрые станки с ЧПУ, экологичные покрытия. Но база остается прежней: знать, как ведет себя материал под воздействием силы, тепла и химических реагентов.
Чем отличается литье от ковки?
Главное отличие в структуре металла. При литье металл кристаллизуется из жидкого состояния, часто образуя крупные зерна и возможные дефекты вроде пор. При ковке структура измельчается, волокна вытягиваются, что повышает прочность и ударную вязкость детали. Кованые детали тяжелее и дороже в производстве, но надежнее.
Что такое аддитивные технологии в машиностроении?
Это процессы послойного создания объекта из материала по цифровой модели. В машиностроении чаще всего используется селективное лазерное плавление (SLM) металлических порошков. Позволяет создавать сложные геометрии, экономить материал и быстро изготавливать прототипы.
Зачем нужна термообработка деталей?
Термообработка изменяет внутреннюю структуру металла, улучшая его эксплуатационные характеристики. Например, закалка повышает твердость, отпуск снижает хрупкость, а отжиг снимает внутренние напряжения после сварки или обработки. Без нее многие детали быстро выходят из строя.
Какой метод обработки самый точный?
Наиболее высокую точность обеспечивают методы абразивной обработки (шлифование, притирка, суперфиниширование), достигающие квалитетов IT5 и выше. Также высокую точность дают современные электрофизические методы, такие как электроэрозионная обработка (ЭЭО), особенно для твердых материалов.
Можно ли заменить механическую обработку 3D-печатью?
Пока полностью заменить нельзя. 3D-печать хороша для сложных форм и малых серий, но уступает в скорости и цене при массовом производстве простых деталей. Кроме того, многие функциональные поверхности требуют шлифовки даже после печати, так как шероховатость слоя не соответствует требованиям для подшипниковых узлов.
