Представьте ситуацию: вы собираете новый станок или автомобиль. Все детали выглядят идеально. Но при первом запуске что-то не сошлось. Втулка не садится на вал. Шестерня стучит. Или, что хуже, узел работает, но через месяц выходит из строя. Знакомо? В машиностроении это классика жанра. И причина почти всегда одна - непонимание того, что такое качество в машиностроении. Многие думают, что качество - это просто «сделано аккуратно». Но на самом деле это строгая система отклонений, материалов и процессов, которая определяет, будет ли деталь жить 5 лет или 50.
Что именно означает качество в контексте производства?
Качество в машиностроении - это совокупность свойств изделия, обеспечивающих его пригодность для использования по назначению в конкретных условиях эксплуатации. Звучит как сухая формулировка из ГОСТа, но давайте переведем на человеческий язык. Качество здесь - это не субъективное впечатление «мне нравится / не нравится». Это объективные параметры:
- Геометрическая точность: насколько размеры детали соответствуют чертежу.
- Физико-механические свойства: твердость стали, предел прочности, вязкость.
- Надежность: способность работать без отказов заданное время.
- Совместимость: возможность сборки с другими деталями без подгонки.
Если деталь изготовлена точно по чертежу, но из материала с неправильной твердостью, она считается бракованной. Если материал правильный, но ось кривая на 0.05 мм (допуск), деталь тоже брак. Качество - это пересечение всех этих факторов.
Допуски и посадки: математика качества
Сердце машинного качества - это система допусков и посадок. Без них сборка механизмов была бы невозможна. Допуск - это разность между предельными размерами. Посадка - характер соединения двух деталей (вал и отверстие).
Зачем это нужно? Представьте, что вы делаете миллион подшипников. Если каждый вал будет чуть толще или тоньше, чем нужно, половина подшипников не наденется, а вторая будет сидеть слишком туго и заклинит. Инженеры разработали систему, где каждая пара «вал-отверстие» имеет свой код. Например, посадка H7/f6 означает переходную или зазорную связь с конкретным числовым отклонением. Ошибка в выборе кода посадки - это гарантированный ремонт или поломка узла.
| Параметр | Что измеряет | Пример значения | Влияние на изделие |
|---|---|---|---|
| Точность размеров | Отклонение фактического размера от номинального | ±0.01 мм | Сборка без натяга или люфта |
| Шероховатость поверхности | Высота микронеровностей | Ra 0.8 мкм | Износостойкость, герметичность |
| Твердость | Сопротивление пластической деформации | HRC 45-50 | Срок службы режущих частей |
| Балансировка | Распределение массы относительно оси вращения | G2.5 (ISO 1940) | Вибрация, шум, ресурс подшипников |
Стандарты: общий язык для инженеров
Как убедиться, что деталь, сделанная в Владивостоке, подойдет к корпусу, собранному в Германии? Через стандарты. Глобальный лидер здесь - ISO 9001. Этот стандарт описывает не то, *как* делать деталь, а то, *как управлять процессом* ее создания. Он требует документировать каждую операцию, обучать персонал и регулярно проверять оборудование.
В России исторически использовалась система ГОСТ (Государственные Стандарты). Сегодня они часто гармонизированы с международными ISO. Например, ГОСТ 25.101 регулирует допуски линейных размеров, а ISO 286 - аналогичные требования. Понимание этих стандартов позволяет избежать споров: если деталь соответствует ГОСТу, она качественна, независимо от мнения мастера.
Контроль качества: где ловят ошибки
Качество нельзя просто «сделать», его нужно проверить. В производстве существует три уровня контроля:
- Входной контроль: проверка сырья и заготовок. Плохая сталь - это брак еще до начала обработки.
- Операционный контроль: замер после каждой критической операции на станке. Используется микрометры, индикаторы, координатно-измерительные машины (КИМ).
- Приемочный контроль: финальная проверка готового изделия перед упаковкой или отправкой заказчику.

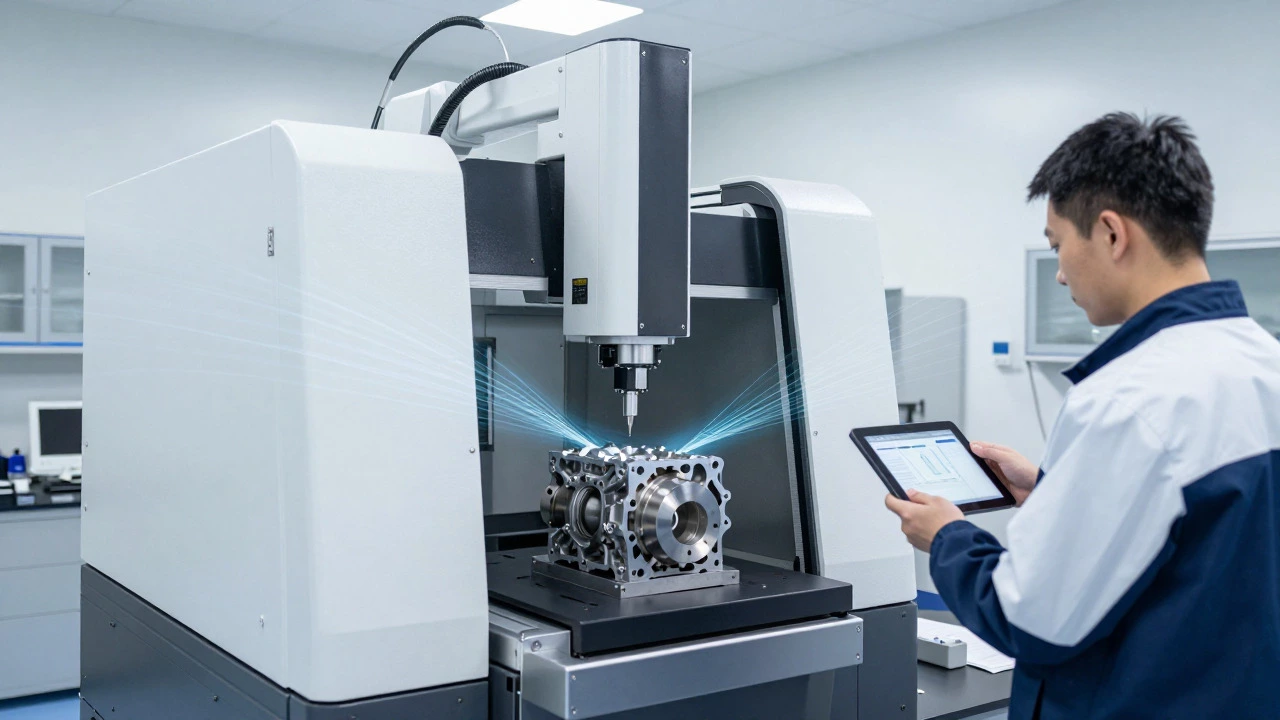

Самый современный инструмент - КИМ (координатно-измерительная машина). Она сканирует деталь лазером или контактным зондом и сравнивает цифровую модель с эталоном. Точность таких систем достигает долей микрона. Для серийного производства это единственный способ гарантировать стабильность качества.
Частые ошибки, которые убивают качество
Даже при наличии дорогих станков качество страдает из-за человеческих факторов и организационных провалов. Вот самые типичные причины:
- Износ инструмента: резец затупился, но оператор продолжает работу, потому что «еще держит». Результат - накопленная ошибка размеров.
- Температурные деформации: металл расширяется при нагреве. Если не дать детали остыть до комнатной температуры перед замером, показания будут ложными.
- Неверная установка заготовки: биение в патроне станка с ЧПУ приводит к тому, что деталь получается конусной, даже если программа идеальна.
- Игнорирование статистики: если один и тот же параметр выходит за допуск у 3 деталей подряд, нужно останавливать линию и искать причину, а не выбрасывать брак.
Как качество влияет на экономику предприятия
Многие руководители считают контроль качества расходами. На деле это инвестиция. Стоимость дефекта растет пропорционально стадиям обнаружения:
- Ошибка на этапе проектирования стоит дорого, но дешевле, чем переделка партии.
- Обнаружение брака на сборке требует разборки узлов.
- Обнаружение проблемы клиентом ведет к возврату, штрафам и потере репутации.
По данным отраслевых ассоциаций, стоимость устранения дефекта на этапе эксплуатации изделия может быть в 100 раз выше, чем на этапе проектирования. Поэтому современные системы управления качеством смещают фокус с «вылавливания брака» на «предотвращение ошибок».
Перспективы: цифровизация и предиктивный анализ
Сегодня качество все чаще управляется данными. Системы MES (Manufacturing Execution Systems) собирают телеметрию со станков в реальном времени. Алгоритмы машинного обучения анализируют вибрацию шпинделя или ток двигателя, чтобы предсказать выход параметров за допуск до того, как деталь станет браком. Это переводит качество из категории «проверка результата» в категорию «управление процессом в реальном времени».
Какой основной стандарт качества в машиностроении?
Основным международным стандартом является ISO 9001, который описывает систему менеджмента качества. Для конкретных технических требований (размеры, материалы) используются стандарты серии ISO 286 (допуски) и национальные стандарты, такие как ГОСТ в России.
Чем отличается точность от шероховатости?
Точность относится к макрогеометрии: насколько размер детали близок к номинальному (например, диаметр 50 мм). Шероховатость - это микрогеометрия: высота микронеровностей на поверхности. Деталь может быть идеально точной по размеру, но иметь грубую поверхность, что недопустимо для подшипниковых посадок.
Почему важна температура при контроле качества?
Металлы расширяются при нагревании. Стандартная температура измерения - 20°C. Если деталь только снята со станка и горячая, ее размер будет больше номинального. Замеренная «холодная» деталь может оказаться браком, хотя фактически она в допуске после остывания. Поэтому требуется термостабилизация.
Что такое КИМ и зачем она нужна?
КИМ (координатно-измерительная машина) - это высокоточный прибор для измерения геометрических параметров деталей. Она позволяет автоматизировать контроль, исключая человеческий фактор оператора, и создавать цифровые отчеты о соответствии детали 3D-модели.
Как связаны допуски и стоимость производства?
Чем строже допуск (меньше поле допуска), тем сложнее и дороже обработка. Для получения высокой точности нужны более дорогие станки, медленная скорость резания и дополнительный контроль. Инженеры стремятся ставить максимально широкий допуск, который обеспечивает работоспособность узла, чтобы снизить себестоимость.
