Вспомните последний раз, когда вы видели сложный механизм - будь то двигатель автомобиля или турбина на заводе. За каждым винтом и шестеренкой стоит не просто чертеж на бумаге, а сложная математическая модель. Сегодня 3D-моделирование является ключевым инструментом проектирования и производства физических объектов. Без него современное машиностроение просто остановилось бы. Но где именно оно используется? И почему старые методы уходят в прошлое?
Мы часто думаем о 3D-моделировании как о создании красивых картинок для игр или кино. Но в промышленности это совсем другая история. Здесь речь идет о точности до микрона, прочности материалов и совместимости тысяч деталей. Давайте разберемся, какие задачи решает этот инструмент на реальных заводах.
Проектирование сложных узлов и механизмов
Самая очевидная сфера применения - создание самих деталей. Раньше инженеры рисовали эскизы на миллиметровке. Потом перешли на двумерные чертежи в AutoCAD - программа для создания двухмерных и трехмерных чертежей. Но плоский лист бумаги плохо передает объем.

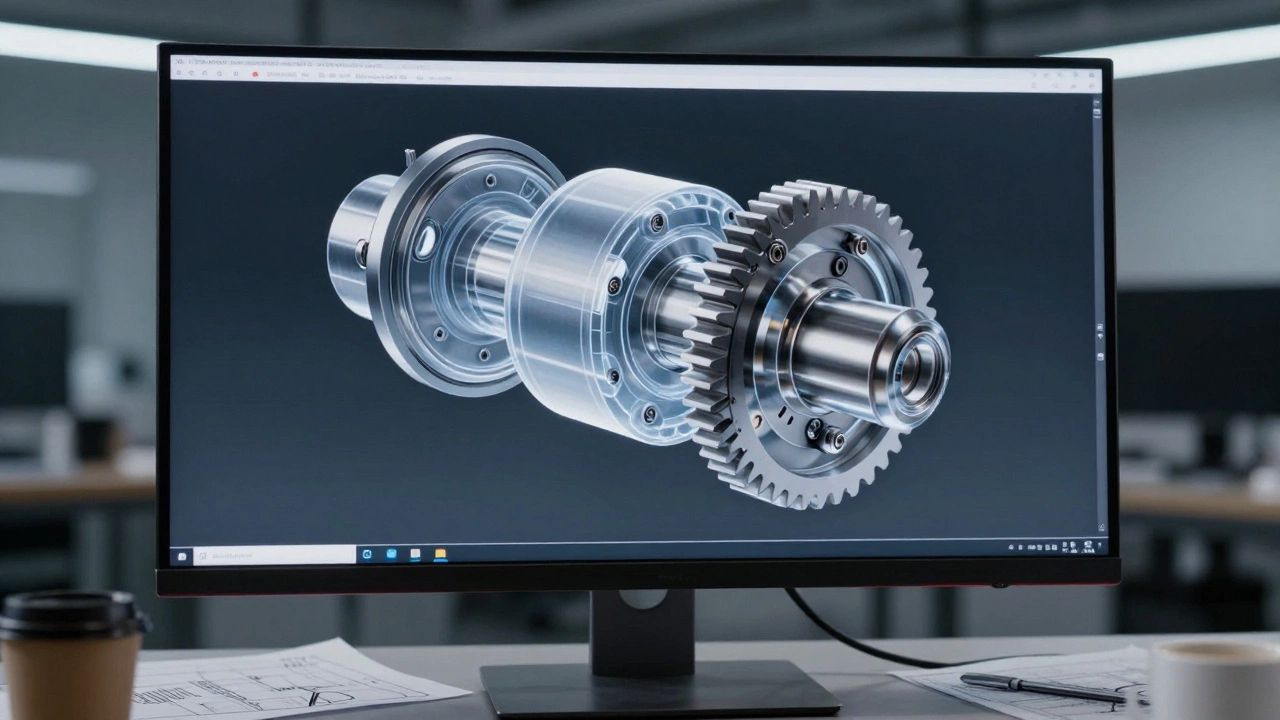

Представьте, что вам нужно спроектировать корпус редуктора. Внутри него десятки шестерен, валов и подшипников. На 2D-чертеже вы видите лишь разрезы. В SolidWorks - система автоматизированного проектирования (CAD) для создания 3D-моделей или KOMPAS-3D - российская САПР для инженерной графики вы собираете виртуальный узел. Вы можете крутить его, просвечивать детали, проверять зазоры.
- Параметрическое моделирование: Изменили диаметр вала в одном месте? Программа сама пересчитает все сопряженные детали. Это экономит часы ручной работы.
- Библиотеки стандартных изделий: Не нужно рисовать каждый болт или гайку заново. Берете готовую модель из базы данных и вставляете в сборку.
- Визуализация кинематики: Можно анимировать движение механизма еще до того, как он будет изготовлен. Если шестерни мешают друг другу на экране, они будут мешать и в реальности.
Инженерный анализ и симуляция (CAE)
Создать модель - полдела. Главное - убедиться, что она выдержит нагрузку. Здесь на помощь приходит конечно-элементный анализ (FEA) - метод численного решения задач механики сплошных сред. Вместо того чтобы делать десятки физических прототипов и ломать их в лаборатории, инженеры «ломают» их на компьютере.
Как это работает на практике?
- Инженер задает свойства материала (сталь, алюминий, пластик).
- Прикладывает виртуальные нагрузки: давление, температуру, ударную силу.

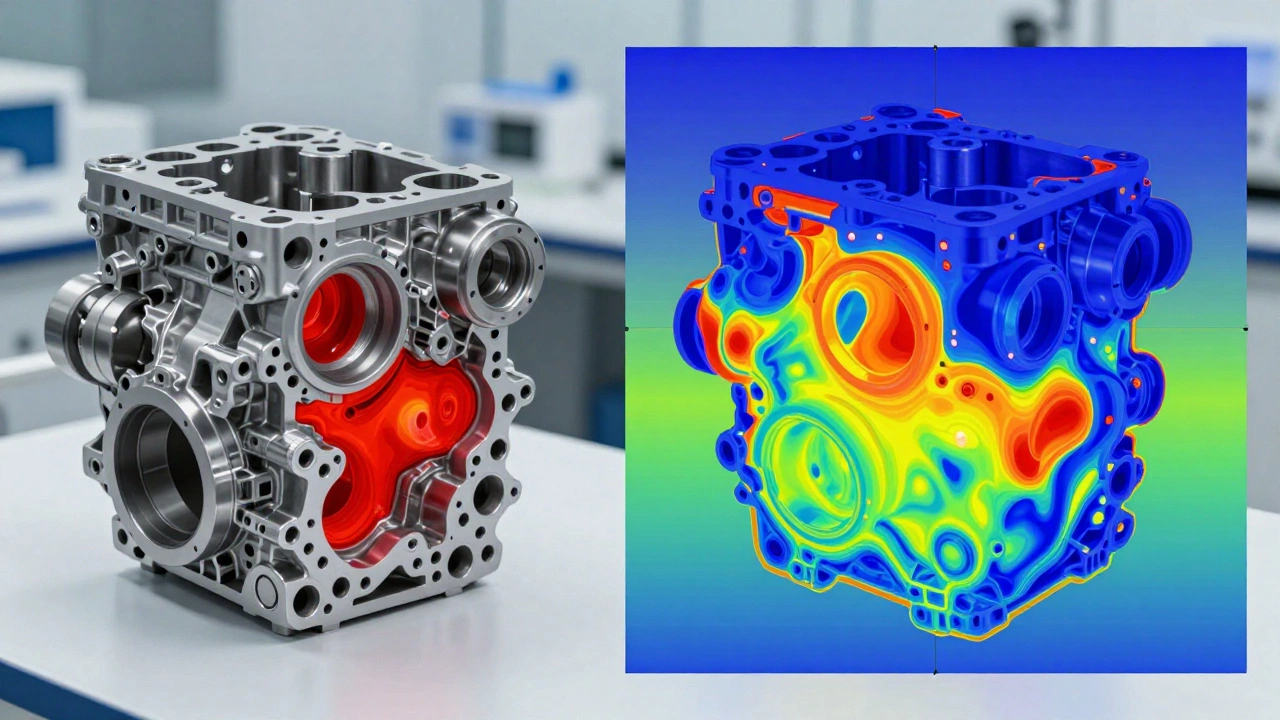

- Программа показывает цветовую карту напряжений. Красные зоны - риск разрушения, синие - безопасные области.
Это позволяет оптимизировать конструкцию. Например, убрать лишний металл там, где нагрузка минимальна. Результат - более легкая и дешевая деталь без потери прочности. Такие инструменты, как ANSYS - комплекс программ для инженерного анализа и симуляции, стали стандартом в аэрокосмической и автомобильной отраслях.
Подготовка к производству (CAM)
Когда модель готова и проверена, ее нужно передать станкам. ЧПУ (числовое программное управление) не понимает картинки. Ему нужны координаты движения фрезы или резца. Перевод 3D-модели в управляющие программы - задача систем CAM - автоматизированное производство с числовым программным управлением.
Без 3D-моделирования этот процесс был бы невозможен. Программы вроде Mastercam - система CAM для подготовки управляющих программ для станков с ЧПУ или модули внутри SolidWorks автоматически рассчитывают траектории инструмента.
Что это дает цеху?
- Отсутствие ошибок при программировании: Станок точно знает, куда двигаться, чтобы не повредить деталь или сам себя.
- Оптимизация времени обработки: Алгоритмы выбирают самый быстрый путь фрезы, сокращая время простоя оборудования.
- Мультиосевая обработка: Сложные формы (например, лопатки турбин) требуют одновременного движения по пяти осям. Только 3D-модель позволяет рассчитать такие траектории корректно.
Аддитивные технологии (3D-печать)
Традиционное производство снимает материал с заготовки (фрезеровка, токарная обработка). Аддитивные технологии, наоборот, добавляют слой за слоем. Для этого подхода 3D-модель - это единственный источник истины.
Файл формата STL или STEP отправляется на принтер. Слайсер разбивает модель на сотни тонких слоев и генерирует код для экструдера или лазера. В машиностроении 3D-печать используют для:
- Быстрых прототипов: Проверить форму ручки или корпуса можно за ночь, а не за неделю.
- Производства запчастей: Если сломалась уникальная деталь старого станка, проще напечатать новую по сканированной модели, чем искать поставщика.
- Сложных геометрий: Печать позволяет создавать внутренние каналы охлаждения в двигателях, которые невозможно сделать фрезой.
Цифровые двойники и обслуживание
Самое передовое применение сегодня - создание цифрового двойника - виртуальной копии физического объекта, обновляемой в реальном времени. Это не просто статичная 3D-модель. Это живая система, связанная с датчиками реального оборудования.
Завод получает возможность:
- Мониторить износ деталей в режиме реального времени.
- Прогнозировать поломки до их возникновения (предиктивная аналитика).
- Обучать персонал работе с оборудованием в виртуальной среде, не рискуя реальными машинами.
Например, компания может смоделировать весь конвейерный участок. Если нужно изменить скорость потока, сначала проверяют гипотезу в цифре. Если всё работает - внедряют изменения в реальности.
| Критерий | Традиционный метод (2D) | Современный метод (3D) |
|---|---|---|
| Визуализация | Чертежи, разрезы | Объемная модель, рендер |
| Выявление ошибок | На этапе изготовления | На этапе проектирования |
| Связь с производством | Ручной перевод в ЧПУ | Автоматическая генерация кода |
| Стоимость изменений | Высокая (перерисовка) | Низкая (параметрическая связь) |
Коммуникация и документация
Не забывайте про человеческий фактор. Инженеру, технологу, менеджеру и заказчику нужно говорить на одном языке. 3D-модель универсальна.
Заказчик видит, как будет выглядеть финальный продукт. Технолог понимает, как его обрабатывать. Менеджер закупает материалы на основе спецификации, которая формируется автоматически из сборки. Ошибки перевода «с инженерного на человеческий» сводятся к минимуму.
Кроме того, 3D-модели используются для создания интерактивных инструкций по сборке. Рабочий на линии смотрит на планшет, где подсвечивается следующая деталь и болты, которыми её нужно закрепить. Это снижает количество брака и ускоряет обучение новых сотрудников.
Какие программы лучше всего подходят для 3D-моделирования в машиностроении?
Выбор зависит от задач и бюджета. Для общего машиностроения популярны SolidWorks и KOMPAS-3D (последний выгоден для российских компаний из-за импортозамещения). Для сложных расчетов используют ANSYS или Abaqus. Для подготовки к ЧПУ - Mastercam или Fusion 360. CATIA часто выбирают в аэрокосмической отрасли.
Можно ли полностью заменить физические испытания компьютерным моделированием?
Нет, полностью заменить нельзя. Компьютерные модели зависят от точности входных данных (свойства материалов, граничные условия). Физические испытания необходимы для сертификации и финальной проверки критически важных узлов, особенно связанных с безопасностью людей.
Чем отличается параметрическое моделирование от прямого?
Параметрическое строится на истории операций и зависимостях (если измените длину, ширина тоже изменится, если есть связь). Прямое (Direct Modeling) позволяет тянуть грани модели без привязки к истории, что удобно для быстрого редактирования чужих моделей или простых изменений, но сложнее для управления сложными сборками.
Нужно ли знать математику для работы в 3D-моделировании?
Глубокие знания высшей математики не требуются для базового моделирования. Однако понимание геометрии, тригонометрии и основ сопротивления материалов крайне важно для создания корректных инженерных моделей и проведения расчетов.
Как 3D-моделирование влияет на стоимость производства?
На начальном этапе внедрение требует затрат на лицензии и обучение. Однако в долгосрочной перспективе оно значительно снижает стоимость за счет уменьшения количества брака, сокращения времени на доработки и оптимизации расхода материалов.
